BPMN

Considerações Iniciais

Notação padronizada para diagramação de fluxos chamada Business Process Management Group (OMG). Sendo uma Notação de Gereciamento de Processos de Negócio.

  • Business Process Management Notation (BPMN)

Notação BPMN

Principais Abstrações

  • PISCINA/POOL
  • RAIA/LANE
  • FASE/MILESTONE
  • CONECTORES
  • ATIVIDADES
  • SUB-PROCESSOS
  • CALL ACTIVITY / REUTILIZÁVEL
  • EVENTOS
  • GATEWAYS
  • ITEMS E DADOS

Piscina / Pool

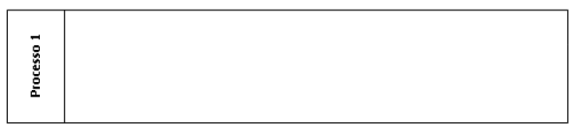

Container que representa graficamente um participante em um processo.

  • Comumente, um dado processo de negócio está contido em uma única piscina

Pool

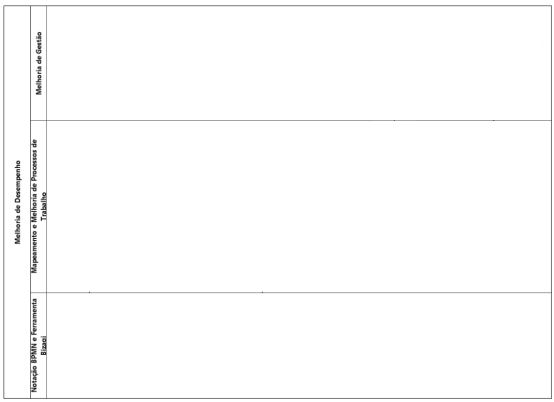

Raia / Lane

Sub-partição de um processo. BPMN não especifica exatamente o uso de raias.

  • Comumente, utilizada para organizar e categorizar atividades dentro do mesmo.

Raia

Fase / Milestone

É uma subdivisão de uma pool.

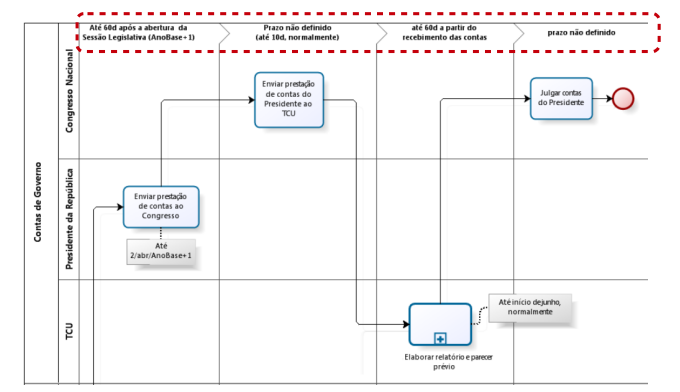

  • Normalmente, representando uma fase do processo ou um período de tempo determinado...

Fase

Conectores

Elementos utilizados para mostrar a ordem de sequenciamento das atividades e dos eventos que ocorrem em um fluxo de trabalho.

  • Cada conector tem apenas uma fonte e um alvo.
  • Podem ser utilizados para definir o caminho principal de execução de um processo.
  • Temos 3 tipos de conectores:
    • Fluxo de sequência
    • Fluxo de mensagem
    • Associação

Fluxo

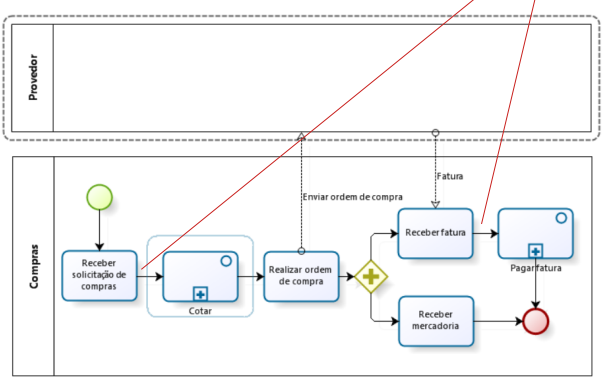

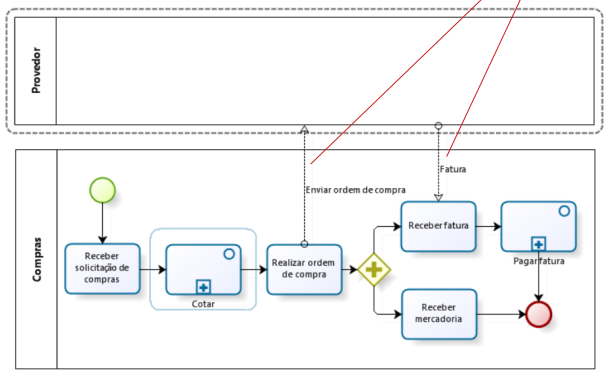

Exemplos de aplicação dos CONECTORES:

sequencia

mensagem

associacao

Atividades

Representam pontos de processo, nos quais algum trabalho é realizado.

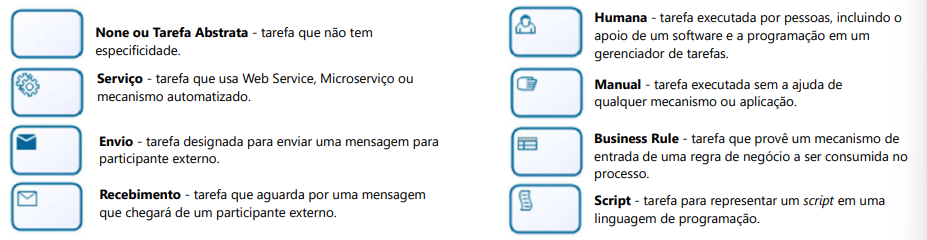

  • Possuem vários tipos de atividaes, mas geralemente é utilizado o NONE.

atividades

Sub-processos

É uma "atividade" que tem em seu interior a modelagem de outras ativdiades.

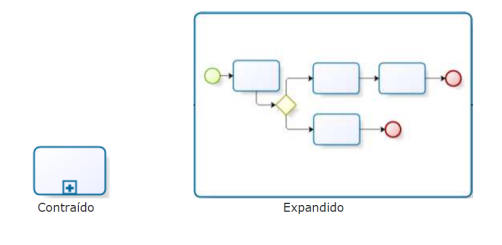

  • Um dos tipos de sub-processos mais comum é o Embutido. Sendo um sub-processo em visão contraída.

contraido

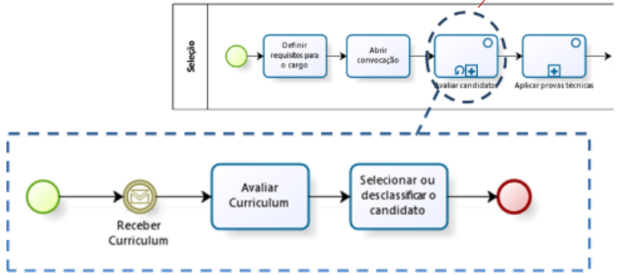

  • Sub-Processo com ciclo: Muito utilizado

ciclo

Call Activity / Reutilizável

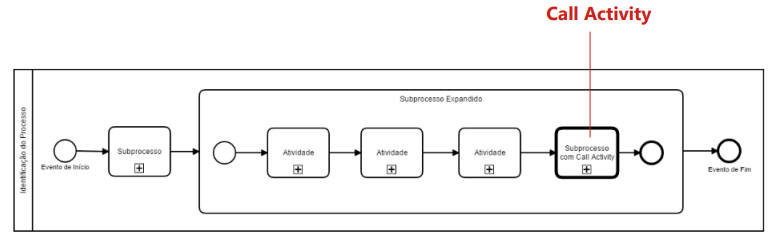

Pode ser entendido como um sub-processo, mas que não tem dependência com o processo pai.

  • É uma referência a um Subprocesso ou atividade definida globalmente e reutilziada no processo atual.

call

Eventos

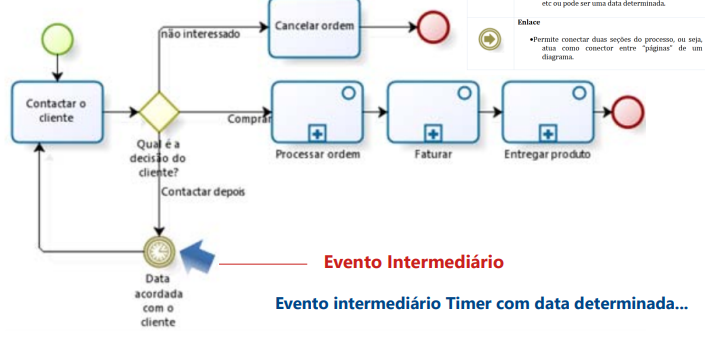

É um sub-processo especializado, sendo que esse não parte de um fluxo normal do processo pai. além de nao ter entradas nem saídas do fluxo de trabalho.

evento

Gateways

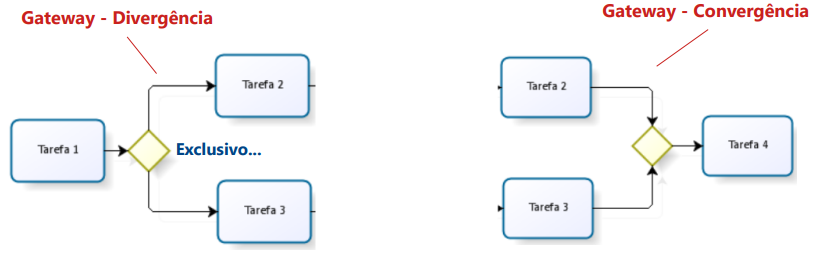

Utilizados para controlar como o fluxo de sequência seguirá seu caminho (convergência ou divergências)

  • Só é necessário, caso haja necessidade de controlar o fluxo.
  • Atua como mecanismo de porta, permitindo ou não a passagem do TOKEN por um determinado caminho.

gateway

Itens e Dados

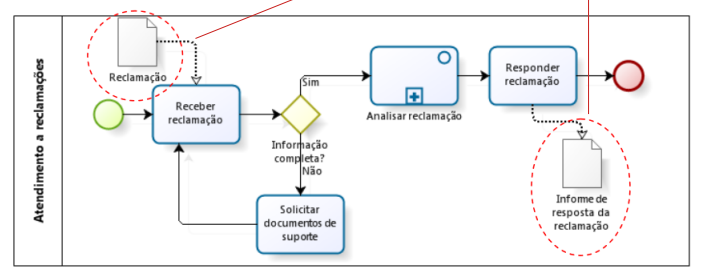

Utilizados para representar informações e itens físicos, e até armazenagem.
